Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
Bonjour à tous,
Sur l'interrupteur n°2 du plafonnier 2, je veux pouvoir en plus de l'interrupteur mural éteindre et allumer avec ma télécommande (pas de module sur le plafonnier 1)

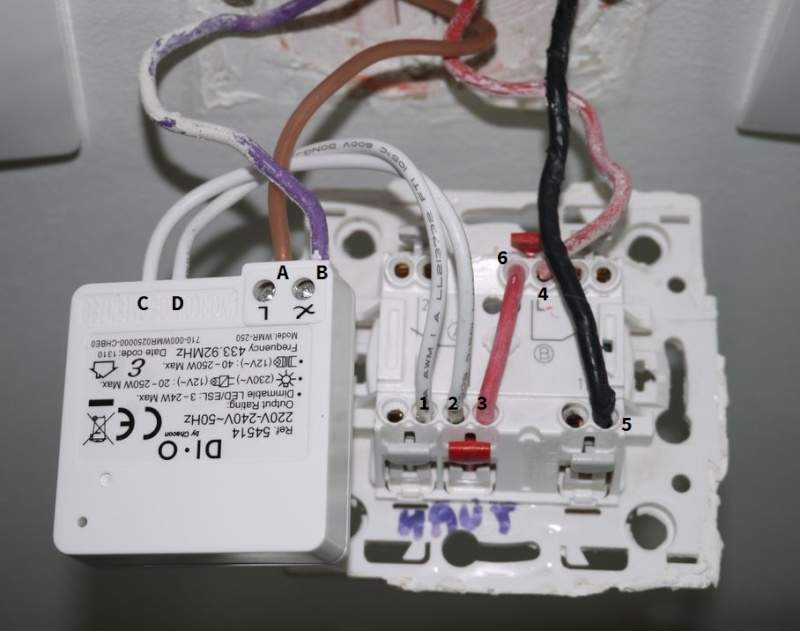

Le câblage d'origine avant modifications.
1ère configuration ****
Quand je branche le cable blanc (C) sur le bornier (2) et le 2ème cable blanc (D) sur le bornier (1) puis le cable marron sur le bornier (A) et le cable violet sur (B), je peux éteindre / allumer avec l'interrupteur mural mais le micro module émet des éclairs à l'intérieur.

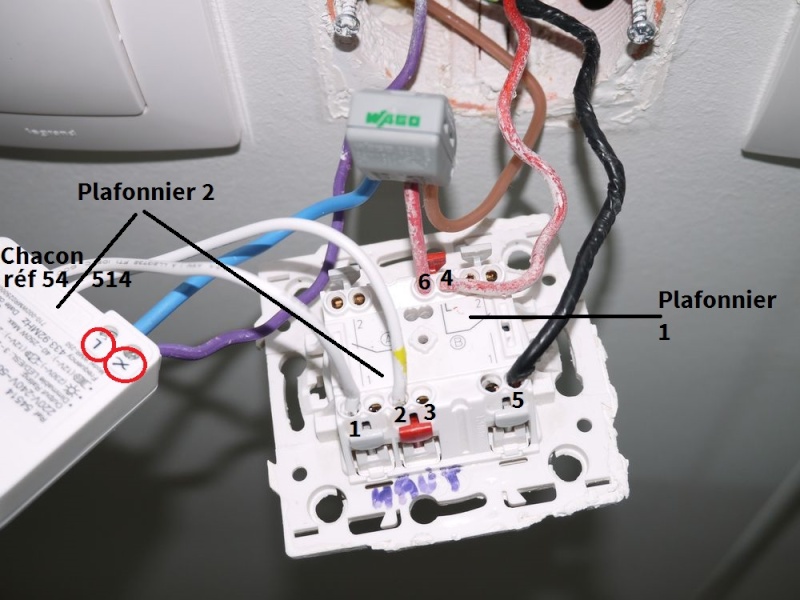

Voir schéma de branchement en photo.
2ème configuration ***
Quand je branche le cable (D) sur le bornier (D) et le cable blanc (C) sur le bornier (1) puis le cable marron sur le bornier (A) et le cable violet sur (B), je ne peux pas éteindre la lumière (!) et le micro module chauffe considérablement (il est bouillant). J'ai remarqué une très brève variation d'intensité lumineuse à chaque fois que je fais On/Off avec l'interrupteur mural.
NB : il n'y a pas de va-et-vient (un seul interrupteur).
Merci pour votre aide ! JM
Sur l'interrupteur n°2 du plafonnier 2, je veux pouvoir en plus de l'interrupteur mural éteindre et allumer avec ma télécommande (pas de module sur le plafonnier 1)
Le câblage d'origine avant modifications.
1ère configuration ****
Quand je branche le cable blanc (C) sur le bornier (2) et le 2ème cable blanc (D) sur le bornier (1) puis le cable marron sur le bornier (A) et le cable violet sur (B), je peux éteindre / allumer avec l'interrupteur mural mais le micro module émet des éclairs à l'intérieur.
Voir schéma de branchement en photo.
2ème configuration ***
Quand je branche le cable (D) sur le bornier (D) et le cable blanc (C) sur le bornier (1) puis le cable marron sur le bornier (A) et le cable violet sur (B), je ne peux pas éteindre la lumière (!) et le micro module chauffe considérablement (il est bouillant). J'ai remarqué une très brève variation d'intensité lumineuse à chaque fois que je fais On/Off avec l'interrupteur mural.
NB : il n'y a pas de va-et-vient (un seul interrupteur).
Merci pour votre aide ! JM
JM- Habitué
- Messages : 44
Date d'inscription : 02/01/2013
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
Salut,
Aucune tension ne dois être appliquer aux fil blanc, seulement l'interrupteur, rien d'autre
Hors, tu as un fils ROUGE avec ton blanc
Le pont rouge est à remettre avec la même couleur qu'avant , via domino si besoin
En fait , tu dois avoir un pont pour utiliser la même phase sur tes 2 éclairages
Il faudrait regarder le schéma gravé sur l'inter , je suis pas certain du but de ce pont
Aucune tension ne dois être appliquer aux fil blanc, seulement l'interrupteur, rien d'autre
Hors, tu as un fils ROUGE avec ton blanc
En fait , tu dois avoir un pont pour utiliser la même phase sur tes 2 éclairages
Il faudrait regarder le schéma gravé sur l'inter , je suis pas certain du but de ce pont
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
Salut,
Il y a de grande chance que ton module soit HS car comme dit ci dessus, il ne faut appliquer aucune tension sur les 2 fils blanc du micromodule!!! Tu a eu de la chance de ne pas provoquer un incendie....
Jey
Il y a de grande chance que ton module soit HS car comme dit ci dessus, il ne faut appliquer aucune tension sur les 2 fils blanc du micromodule!!! Tu a eu de la chance de ne pas provoquer un incendie....
Jey
Jey- Habitué
- Messages : 1079
Date d'inscription : 12/12/2012
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
Bonjour JM,
Est-ce que tu peux nous en dire plus sur les fils câblés sur ton interrupteur double :
Je dirais :
4 : Arrivée de la phase du tableau (ou d'un autre inter)
5 : Départ vers ton plafonnier 1
3-6 : Pont de phase entre ton inter 1 et le 2
1 : Départ vers ton plafonnier 2
2 : Départ vers un autre inter
Peux-tu confirmer cela ?
Si tel est le cas, il aurait fallu câbler comme ceci :
- Fils arrivant sur les bornes 2 (marron) et 3 (rouge) => sur la borne A ("L") du module Chacon 54514
- Fil arrivant sur la borne 1 (violet) => sur la borne B ("X") du module Chacon 54514
- Fils blancs du module Chacon 54514 => sur les bornes 1 et 2 de ton inter
Pour rappel, la notice est ICI
ATTENTION : Avant toute intervention électrique assurez-vous d'avoir coupé le courant
En cas de doute faites appel à un professionnel qui pourra vous conseiller et garantir la sureté de votre installation électrique
Est-ce que tu peux nous en dire plus sur les fils câblés sur ton interrupteur double :
Je dirais :
4 : Arrivée de la phase du tableau (ou d'un autre inter)
5 : Départ vers ton plafonnier 1
3-6 : Pont de phase entre ton inter 1 et le 2
1 : Départ vers ton plafonnier 2
2 : Départ vers un autre inter
Peux-tu confirmer cela ?
Si tel est le cas, il aurait fallu câbler comme ceci :
- Fils arrivant sur les bornes 2 (marron) et 3 (rouge) => sur la borne A ("L") du module Chacon 54514
- Fil arrivant sur la borne 1 (violet) => sur la borne B ("X") du module Chacon 54514
- Fils blancs du module Chacon 54514 => sur les bornes 1 et 2 de ton inter
Pour rappel, la notice est ICI
ATTENTION : Avant toute intervention électrique assurez-vous d'avoir coupé le courant
En cas de doute faites appel à un professionnel qui pourra vous conseiller et garantir la sureté de votre installation électrique
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
Merci à tous pour vos réponses. Mes ajouts sont en bleu.
[quote="steph44"]
Bonjour JM,
Est-ce que tu peux nous en dire plus sur les fils câblés sur ton interrupteur double :
Je dirais :
4 : Arrivée de la phase du tableau (ou d'un autre inter) : franchement, je ne sais pas.
5 : Départ vers ton plafonnier 1 : oui
3-6 : Pont de phase entre ton inter 1 et le 2 : oui, çà doit être cela
1 : Départ vers ton plafonnier 2 : oui
2 : Départ vers un autre inter : Je pensais que c'était un branchement nécessaire pour le plafonnier 2, mais en fait non : j'ai découvert quand le débranchant çà éteignait l'ampoule d'un 3ème interrupteur qui est dans un autre boitier encastré situé juste à coté et cela n'avait aucun impact sur le plafonnier 2
Peux-tu confirmer cela ?
Si tel est le cas, il aurait fallu câbler comme ceci :
- Fils arrivant sur les bornes 2 (marron) et 3 (rouge) => sur la borne A ("L") du module Chacon 54514
- Fil arrivant sur la borne 1 (violet) => sur la borne B ("X") du module Chacon 54514
- Fils blancs du module Chacon 54514 => sur les bornes 1 et 2 de ton inter
J'ai en effet grillé le module, je vous tiendrai au courant à la réception de 2 nouveaux modules 54514 commandés hier
Pour rappel, la notice est ICI : Les notices Chacon sont illisibles et les schémas pas grand public je trouve, c'est pour cela que votre aide m'est d'un grand secours.
Une photo de l'interrupteur sans le branchement des câbles :
A ++, JM
[quote="steph44"]
Bonjour JM,
Est-ce que tu peux nous en dire plus sur les fils câblés sur ton interrupteur double :
Je dirais :
4 : Arrivée de la phase du tableau (ou d'un autre inter) : franchement, je ne sais pas.
5 : Départ vers ton plafonnier 1 : oui
3-6 : Pont de phase entre ton inter 1 et le 2 : oui, çà doit être cela
1 : Départ vers ton plafonnier 2 : oui
2 : Départ vers un autre inter : Je pensais que c'était un branchement nécessaire pour le plafonnier 2, mais en fait non : j'ai découvert quand le débranchant çà éteignait l'ampoule d'un 3ème interrupteur qui est dans un autre boitier encastré situé juste à coté et cela n'avait aucun impact sur le plafonnier 2
Peux-tu confirmer cela ?
Si tel est le cas, il aurait fallu câbler comme ceci :
- Fils arrivant sur les bornes 2 (marron) et 3 (rouge) => sur la borne A ("L") du module Chacon 54514
- Fil arrivant sur la borne 1 (violet) => sur la borne B ("X") du module Chacon 54514
- Fils blancs du module Chacon 54514 => sur les bornes 1 et 2 de ton inter
J'ai en effet grillé le module, je vous tiendrai au courant à la réception de 2 nouveaux modules 54514 commandés hier
Pour rappel, la notice est ICI : Les notices Chacon sont illisibles et les schémas pas grand public je trouve, c'est pour cela que votre aide m'est d'un grand secours.
Une photo de l'interrupteur sans le branchement des câbles :
A ++, JM
JM- Habitué
- Messages : 44
Date d'inscription : 02/01/2013
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
steph44 a écrit:
...
Si tel est le cas, il aurait fallu câbler comme ceci :
- Fils arrivant sur les bornes 2 (marron) et 3 (rouge) => sur la borne A ("L") du module Chacon 54514
- Fil arrivant sur la borne 1 (violet) => sur la borne B ("X") du module Chacon 54514
- Fils blancs du module Chacon 54514 => sur les bornes 1 et 2 de ton inter
....
T'es doué quand même
Je comprenais pas ou pouvais aller le marron....
Si tu arrives pas a mettre le marron et rouge dans la borne L du module chacon, met un wago
Le rouge +marron + un nouveau petit fil pour aller sur le L du module chacon
Pour info, si l'ampoule est grillé ou mal mise, la Led du module chacon s'allumera pas, j'ai galeré à cause d'un faux contact sur l'ampoule
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
Merci à nico2c, Jey et steph44 pour vos conseils (je n'aurait jamais pu trouver sans votre aide).
Voici les nouveaux branchements et ... çà marche comme je veux ! : dimmable (variateur) depuis mes 2 télécommandes + fonction On/Off avec l'interrupteur mural indépendamment de l'état du plafonnier (éclairé ou éteint).
Je vous fait profiter du résultat :
A ++, JM
Voici les nouveaux branchements et ... çà marche comme je veux ! : dimmable (variateur) depuis mes 2 télécommandes + fonction On/Off avec l'interrupteur mural indépendamment de l'état du plafonnier (éclairé ou éteint).
Je vous fait profiter du résultat :
A ++, JM
JM- Habitué
- Messages : 44
Date d'inscription : 02/01/2013
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
JM a écrit:Merci à nico2c, Jey et steph44 pour vos conseils (je n'aurait jamais pu trouver sans votre aide).
Voici les nouveaux branchements et ... çà marche comme je veux ! : dimmable (variateur) depuis mes 2 télécommandes + fonction On/Off avec l'interrupteur mural indépendamment de l'état du plafonnier (éclairé ou éteint).
Je vous fait profiter du résultat :
A ++, JM
Content d'avoir pu t'aider
La fonction dimmable marche aussi depuis le bouton, je croi que tu fais, marche arrêt marche, ça lance le dim. de la lampe, et tu fait arrêt quand c'est bon, oui marche pour l'allumer
Mon installation est décrite ici http://domotique-info.fr/2014/07/trophee-domotique-info-installation-nicolas/
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
Bonsoir JM
Content pour toi que tout fonctionne comme tu le souhaitais.
Par contre, je ne peux pas m'empêcher de te conseiller de remplacer le fil bleu (entre le wago et le module) par un fil rouge ?
Ça facilite la compréhension des câblages quand il faut remettre le nez dedans ou quand on publie une photo sur un forum pour avoir des conseils ;-)
Content pour toi que tout fonctionne comme tu le souhaitais.
Par contre, je ne peux pas m'empêcher de te conseiller de remplacer le fil bleu (entre le wago et le module) par un fil rouge ?
Ça facilite la compréhension des câblages quand il faut remettre le nez dedans ou quand on publie une photo sur un forum pour avoir des conseils ;-)
Dernière édition par steph44 le 21/7/2014, 8:32 am, édité 1 fois
JM- Habitué
- Messages : 44
Date d'inscription : 02/01/2013
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
C'est mieux, ça me pique moins les yeux
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
Hello
Je rencontre le même problème mais avec une configuration différente car mon inter a une phase commune
que dois-je faire ?
Je rencontre le même problème mais avec une configuration différente car mon inter a une phase commune
que dois-je faire ?
gaspazz- Habitué
- Messages : 80
Date d'inscription : 23/02/2015
Localisation : belgique
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
ps: je ne souhaite commande que le 1
gaspazz- Habitué
- Messages : 80
Date d'inscription : 23/02/2015
Localisation : belgique
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
Bonjour,
En théorie, il faudrait câbler comme ceci :
- Fils existant câblé sur la borne "L" de l'inter => sur la borne "L" du module Chacon 54514
- Fils existant câblé sur la borne où il y a l'ampoule avec le symbole "N1" de l'inter => sur la borne "X" du module Chacon 54514
- Fils blancs du module Chacon 54514 => sur les bornes de l'inter à la place des 2 fils cités ci-dessus.
Le problème, c'est que dans ce cas, tu perds l'usage du second circuit de commande (ampoule avec symbole "N2").
Et si en utilisant les consignes de câblage ci-dessus tu pontes entre la borne "L" du module et la borne "L" de l'inter (dans le but de garder l'usage du second inter), tu vas envoyer du courant dans le contact du module via les fils blancs et ce dernier sera HS.
Donc, s'il n'y a pas de possibilité de dissocier la phase, je ne vois pas comment faire en l'état.
Une piste est de changer l'inter pour un interrupteur double avec 2 borniers de phase.
gaspazz a écrit:Hello
Je rencontre le même problème mais avec une configuration différente car mon inter a une phase commune
que dois-je faire ?
En théorie, il faudrait câbler comme ceci :
- Fils existant câblé sur la borne "L" de l'inter => sur la borne "L" du module Chacon 54514
- Fils existant câblé sur la borne où il y a l'ampoule avec le symbole "N1" de l'inter => sur la borne "X" du module Chacon 54514
- Fils blancs du module Chacon 54514 => sur les bornes de l'inter à la place des 2 fils cités ci-dessus.
Le problème, c'est que dans ce cas, tu perds l'usage du second circuit de commande (ampoule avec symbole "N2").
Et si en utilisant les consignes de câblage ci-dessus tu pontes entre la borne "L" du module et la borne "L" de l'inter (dans le but de garder l'usage du second inter), tu vas envoyer du courant dans le contact du module via les fils blancs et ce dernier sera HS.
Donc, s'il n'y a pas de possibilité de dissocier la phase, je ne vois pas comment faire en l'état.
Une piste est de changer l'inter pour un interrupteur double avec 2 borniers de phase.
Re: Micro module dimmable 54514 - 2 configurations HS sur double-interrupteur
merci pour ta réponse c'est bien ce que je pensais j'ai deja griller un module.. a mon avis je vais changer d'inter
gaspazz- Habitué
- Messages : 80
Date d'inscription : 23/02/2015
Localisation : belgique
