Module DIO et volets roulant BUBENDORFF
Bonjour à tous.
J'envisage de programmer l'ouverture et la fermeture de mes volets roulants BUBENDORFF.
Après avoir échanger avec un conseiller chez leroy merlin, celui-ci m'a vendu des modules DIO pour systèmes motorisés sans fil ainsi qu'une télécommande programmable sans fil.
Je n'y connais pas grand chose en électricité, c'est pourquoi je viens ici afin d'avoir tout vos précieux conseils
Voila la référence de mes volets roulants
![Module DIO et volets roulant BUBENDORFF 20160510](https://i.servimg.com/u/f86/12/23/10/92/20160510.jpg)
Les interrupteurs que j'ai actuellement (Montée, descente et arrêt de course)
![Module DIO et volets roulant BUBENDORFF 20160511](https://i.servimg.com/u/f86/12/23/10/92/20160511.jpg)
Le branchement
![Module DIO et volets roulant BUBENDORFF 20160512](https://i.servimg.com/u/f86/12/23/10/92/20160512.jpg)

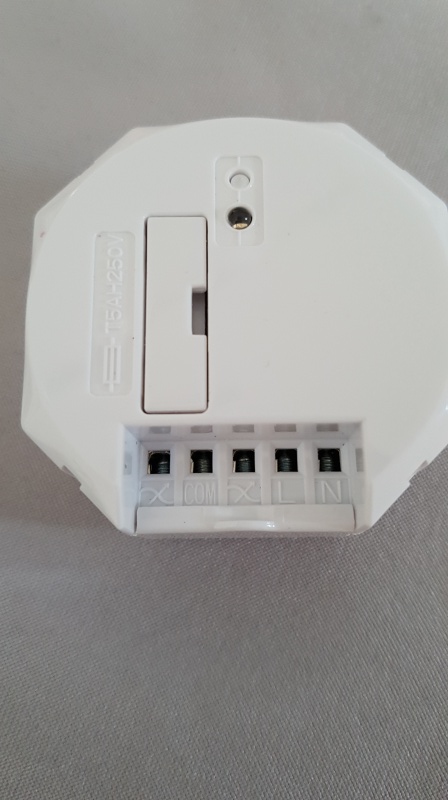

Le module DIO
![Module DIO et volets roulant BUBENDORFF 20160513](https://i.servimg.com/u/f86/12/23/10/92/20160513.jpg)
Pouvez m'aider dans le branchement ?
Est ce compatible ?
Dois-je supprimer les interrupteurs afin de tout programmer via la télécommande ?
Merci
J'envisage de programmer l'ouverture et la fermeture de mes volets roulants BUBENDORFF.
Après avoir échanger avec un conseiller chez leroy merlin, celui-ci m'a vendu des modules DIO pour systèmes motorisés sans fil ainsi qu'une télécommande programmable sans fil.
Je n'y connais pas grand chose en électricité, c'est pourquoi je viens ici afin d'avoir tout vos précieux conseils
Voila la référence de mes volets roulants
![Module DIO et volets roulant BUBENDORFF 20160510](https://i.servimg.com/u/f86/12/23/10/92/20160510.jpg)
Les interrupteurs que j'ai actuellement (Montée, descente et arrêt de course)
![Module DIO et volets roulant BUBENDORFF 20160511](https://i.servimg.com/u/f86/12/23/10/92/20160511.jpg)
Le branchement
![Module DIO et volets roulant BUBENDORFF 20160512](https://i.servimg.com/u/f86/12/23/10/92/20160512.jpg)
Le module DIO
![Module DIO et volets roulant BUBENDORFF 20160513](https://i.servimg.com/u/f86/12/23/10/92/20160513.jpg)
Pouvez m'aider dans le branchement ?
Est ce compatible ?
Dois-je supprimer les interrupteurs afin de tout programmer via la télécommande ?
Merci
antho_2_lens- Débutant
- Messages : 6
Date d'inscription : 23/05/2016
Re: Module DIO et volets roulant BUBENDORFF
Bonjour,
Avant tout, 2 questions :
- As-tu le neutre (fil bleu) qui arrive derrière ton inverseur Schneider ?
- Peux-tu publier une photo de l’intérieur de la boite d'encastrement de ton inverseur Schneider ?
S'agissant du montage du module pour automatisme Di-O [TA3011/54754] en parallèle de l'interrupteur filaire existant (comme décrit dans la notice du module), je te le déconseille vivement.
Ça a été de nombreuses fois abordé sur le forum, par exemple ICI
Je te conseillerais plutôt de câbler le module Di-O [TA3011/54754] en lieu et place de l'inverseur existant, de le positionner dans la boite d'encastrement et de monter un interrupteur sans fil Di-O directement sur la boite d'encastrement en plus de ta télécommande programmable.
Avant tout, 2 questions :
- As-tu le neutre (fil bleu) qui arrive derrière ton inverseur Schneider ?
- Peux-tu publier une photo de l’intérieur de la boite d'encastrement de ton inverseur Schneider ?
S'agissant du montage du module pour automatisme Di-O [TA3011/54754] en parallèle de l'interrupteur filaire existant (comme décrit dans la notice du module), je te le déconseille vivement.
Ça a été de nombreuses fois abordé sur le forum, par exemple ICI
Je te conseillerais plutôt de câbler le module Di-O [TA3011/54754] en lieu et place de l'inverseur existant, de le positionner dans la boite d'encastrement et de monter un interrupteur sans fil Di-O directement sur la boite d'encastrement en plus de ta télécommande programmable.
Re: Module DIO et volets roulant BUBENDORFF
Bonjour Steph44
Je n'ai aucun fil bleu branché sur l’inverseur schneider.
Le fil bleu passe dans la boite d'encastrement et remonte directement au volet me semble t'il.
Voila la photo.
![Module DIO et volets roulant BUBENDORFF 20160514](https://i.servimg.com/u/f86/12/23/10/92/20160514.jpg)
Si j'ai bien comprit.
La meilleur solution est d'encastrer le module DIO dans cette boite et mettre la télécommande DIO a chaque volet + une horloge DIO
Je n'ai aucun fil bleu branché sur l’inverseur schneider.
Le fil bleu passe dans la boite d'encastrement et remonte directement au volet me semble t'il.
Voila la photo.
![Module DIO et volets roulant BUBENDORFF 20160514](https://i.servimg.com/u/f86/12/23/10/92/20160514.jpg)
Si j'ai bien comprit.
La meilleur solution est d'encastrer le module DIO dans cette boite et mettre la télécommande DIO a chaque volet + une horloge DIO
antho_2_lens- Débutant
- Messages : 6
Date d'inscription : 23/05/2016
Re: Module DIO et volets roulant BUBENDORFF
Effectivement, tu câbles le module pour automatisme Di-O [TA3011/54754] en lieu et place de ton inverseur Schneider existant.
Tu le places ensuite dans la boite d'encastrement.
Si tu souhaites garder une commande individuelle par volet en plus de la télécommande programmable, tu peux utiliser un interrupteur sans fil Di-O [TA3006/54715] que tu fixes directement sur la boite d'encastrement avec les vis qui fixent actuellement l'inverseur Schneider :
![Module DIO et volets roulant BUBENDORFF Interr11](https://i.servimg.com/u/f86/14/27/43/88/interr11.jpg)
Ou bien tu peux utiliser une télécommande Di-O, par exemple la Télécommande 1 canal DI-O [CHACON 54791] que tu placeras ou bon te semble :
![Module DIO et volets roulant BUBENDORFF Tylyco10](https://i.servimg.com/u/f86/14/27/43/88/tylyco10.jpg)
Dans ce cas, tu peux mettre un obturateur à la place de ton inverseur Schneider existant : ICI

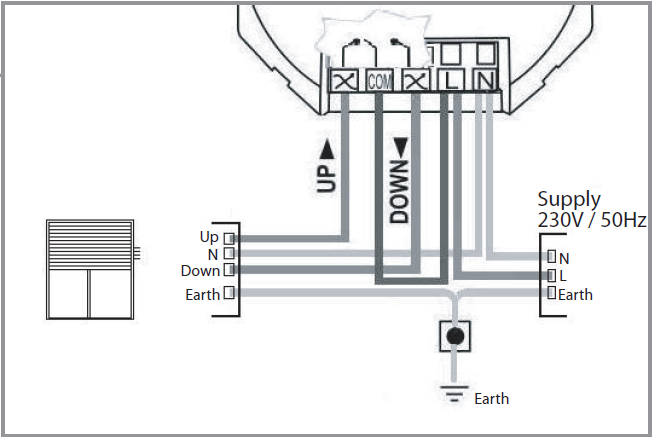

Pour la câblage du module pour automatisme Di-O [TA3011/54754], base toi sur ce schéma (Cf. notice du module) :
![Module DIO et volets roulant BUBENDORFF Ta301111](https://i.servimg.com/u/f86/14/27/43/88/ta301111.png)
Tu le places ensuite dans la boite d'encastrement.
Si tu souhaites garder une commande individuelle par volet en plus de la télécommande programmable, tu peux utiliser un interrupteur sans fil Di-O [TA3006/54715] que tu fixes directement sur la boite d'encastrement avec les vis qui fixent actuellement l'inverseur Schneider :
![Module DIO et volets roulant BUBENDORFF Interr11](https://i.servimg.com/u/f86/14/27/43/88/interr11.jpg)
Ou bien tu peux utiliser une télécommande Di-O, par exemple la Télécommande 1 canal DI-O [CHACON 54791] que tu placeras ou bon te semble :
![Module DIO et volets roulant BUBENDORFF Tylyco10](https://i.servimg.com/u/f86/14/27/43/88/tylyco10.jpg)
Dans ce cas, tu peux mettre un obturateur à la place de ton inverseur Schneider existant : ICI
Pour la câblage du module pour automatisme Di-O [TA3011/54754], base toi sur ce schéma (Cf. notice du module) :
![Module DIO et volets roulant BUBENDORFF Ta301111](https://i.servimg.com/u/f86/14/27/43/88/ta301111.png)
Re: Module DIO et volets roulant BUBENDORFF
Bonjour antho_2_lens
Afin de pouvoir brancher votre module DIO sur le moteur filaire F Bubendorff, votre automatisme doit respecter 3 conditions :
- l'automatisme doit fournir un contact 230 volts pour chaque sens de rotation du moteur.
- l'automatisme ne doit pas gérer les fins de course du moteur.
- l'automatisme ne doit pas contrôler le courant consommé par le moteur.
Enfin, notre moteur filaire a besoin d'être alimenté en permanent avec la phase et le neutre.
Pour la compatibilité et le branchement de votre module DIO, nous vous invitons à consulter sa notice technique.
J'espère que ce message vous aura aidé !
Cordialement
L'équipe Bubendorff
Afin de pouvoir brancher votre module DIO sur le moteur filaire F Bubendorff, votre automatisme doit respecter 3 conditions :
- l'automatisme doit fournir un contact 230 volts pour chaque sens de rotation du moteur.
- l'automatisme ne doit pas gérer les fins de course du moteur.
- l'automatisme ne doit pas contrôler le courant consommé par le moteur.
Enfin, notre moteur filaire a besoin d'être alimenté en permanent avec la phase et le neutre.
Pour la compatibilité et le branchement de votre module DIO, nous vous invitons à consulter sa notice technique.
J'espère que ce message vous aura aidé !
Cordialement
L'équipe Bubendorff
bubendorff- Débutant
- Messages : 5
Date d'inscription : 24/05/2016
Re: Module DIO et volets roulant BUBENDORFF
Bonjour Bubendorff.
Comment savoir si mes automatismes respectent les 3 conditions ?
- l'automatisme doit fournir un contact 230 volts pour chaque sens de rotation du moteur.
- l'automatisme ne doit pas gérer les fins de course du moteur.
- l'automatisme ne doit pas contrôler le courant consommé par le moteur.
Merci pour ces infos
Comment savoir si mes automatismes respectent les 3 conditions ?
- l'automatisme doit fournir un contact 230 volts pour chaque sens de rotation du moteur.
- l'automatisme ne doit pas gérer les fins de course du moteur.
- l'automatisme ne doit pas contrôler le courant consommé par le moteur.
Merci pour ces infos
antho_2_lens- Débutant
- Messages : 6
Date d'inscription : 23/05/2016
Re: Module DIO et volets roulant BUBENDORFF
Le module pour automatisme Di-O [TA3011/54754] remplit bien ces 3 conditions.
Il est alimenté en 230V
Il ne gère pas les fins de course, les 2 contacts (montée et descente) sont temporisés 2 minutes. Les volets ont largement le temps de terminer leur course.
Il n'intègre pas contrôle du courant consommé.
Il est alimenté en 230V
Il ne gère pas les fins de course, les 2 contacts (montée et descente) sont temporisés 2 minutes. Les volets ont largement le temps de terminer leur course.
Il n'intègre pas contrôle du courant consommé.
Re: Module DIO et volets roulant BUBENDORFF
steph44 a écrit:Le module pour automatisme Di-O [TA3011/54754] remplit bien ces 3 conditions.
Il est alimenté en 230V
Il ne gère pas les fins de course, les 2 contacts (montée et descente) sont temporisés 2 minutes. Les volets ont largement le temps de terminer leur course.
Il n'intègre pas contrôle du courant consommé.
Merci pour ces infos Steph44.
Peux tu m'en dire plus sur les fils de courses ?
Actuellement comment sont géré mes fins de courses ? Est ce l'interrupteur qui gère la fin de course ou le volet roulant lui même ?
Autre question, pour alimenter le module DIO avec le neutre, je dois couper mon fils bleu qui est dans ma boite d'encastrement et mettre un wago ?
antho_2_lens- Débutant
- Messages : 6
Date d'inscription : 23/05/2016
Re: Module DIO et volets roulant BUBENDORFF
Peux t'on gérer l’arrêt à mi course avec l'interrupteur que tu m'a montré Steph44 ?
antho_2_lens- Débutant
- Messages : 6
Date d'inscription : 23/05/2016
Re: Module DIO et volets roulant BUBENDORFF
Bonjour Anthony,
Les fins de course sont gérées par la carte électronique des moteurs de tes volets roulants, très probablement par un contrôle de l'intensité consommée.
Concernant le neutre, je pense (à vérifier) que tu dois avoir un "domino" (Wago ou autre) juste derrière la boite d'encastrement, du côté où sortent les 3 fils bleus et les 2 vert/jaune.
En utilisant des modules pour automatisme Di-O [TA3011/54754], tu peux effectivement gérer l'arrêt de tes volets à mi-course.
Il faut utiliser des scenarii, ça n'est pas très simple mais ça fonctionne, j'ai fait un tuto sur le sujet : ICI
Les fins de course sont gérées par la carte électronique des moteurs de tes volets roulants, très probablement par un contrôle de l'intensité consommée.
Concernant le neutre, je pense (à vérifier) que tu dois avoir un "domino" (Wago ou autre) juste derrière la boite d'encastrement, du côté où sortent les 3 fils bleus et les 2 vert/jaune.
En utilisant des modules pour automatisme Di-O [TA3011/54754], tu peux effectivement gérer l'arrêt de tes volets à mi-course.
Il faut utiliser des scenarii, ça n'est pas très simple mais ça fonctionne, j'ai fait un tuto sur le sujet : ICI
